一、系統概述
調度集控中心系統軟件是全方位開放的基于Windows網絡及操作系統平臺的SCADA系統，是調度中心/集控中心調度和運行人員實現電網監視、控制的人機界面、同時具有計算、統計、歷史數據信息保存檢索、報表處理和事故追憶等應用功能。主要應用于國內縣級調度中心實現對多個受控站和電網的監視控制，同時也可以應用于中、小型地區的調度中心。
調度集控中心系統軟件一般由信息采集和命令執行子系統，信息傳輸子系統，信息的收集、處理和控制子系統，人機聯系子系統四部分組成。
二、系統組成

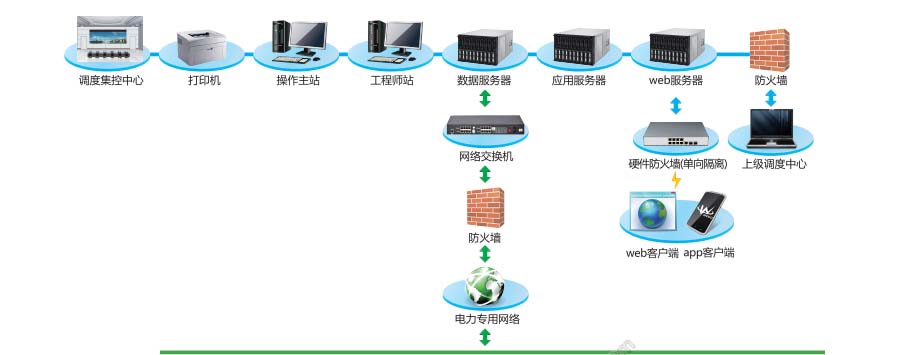

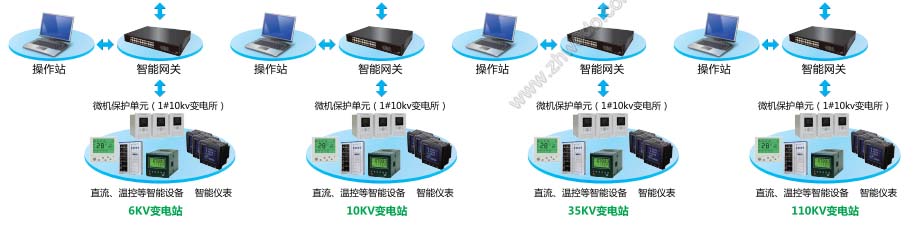

典型結構圖
三、功能清單
| 序號 | 模塊 | 子模塊 | 功能項 | 備注 |
| 一、基本功能 | ||||

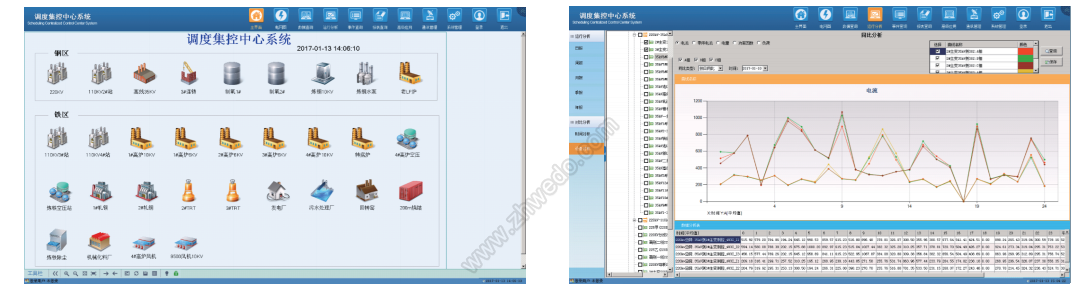

| 1 | 主界面 | 各站導航界面 | ||
| 2 | 電網圖 | 一次接線圖、遙信、遙測、遙控等數據實時監控 | ||
| 3 | 數據查詢 | 實時數據 | 實時值 | 實時數據查詢顯示 |
| 實時圖表 | 實時數據運行曲線顯示 | |||
| 當日在線監測 | 當日整點數據曲線報表顯示 | |||
| 歷史數據 | 歷史值 | 歷史數據查詢顯示 | ||
| 歷史圖表 | 歷史數據曲線報表顯示 | |||
| 統計數據 | 開關次數 | 開關次數統計分析 | ||
| 越限次數 | 越限次數統計分析 | |||
| 4 | 運行分析 | 運行分析 | 日?qǐng)?bào) | 日整點數據曲線報表分析 |
| 周報 | 周數據曲線報表分析 | |||
| 月報 | 月數據曲線報表分析 | |||
| 季報 | 季數據曲線報表分析 | |||
| 年報 | 年數據曲線報表分析 | |||
| 對比分析 | 時間對標 | 同一設備不同時間數據對比分析，圖表方式顯示 | ||
| 設備對標 | 同一時間不同設備數據對比分析，圖表方式顯示 | |||
| 5 | 事件查詢 | 事件查詢 | 實時事件 | 實時事件告警、推送、查詢 |
| 歷史事件 | 歷史事件查詢，可按時間、事件類型等方式查詢 | |||
| 6 | 報表查詢 | Excel報表模板，日、月、年報查詢、導出、打印 | ||
| 7 | 高級應用 | 電能質量 | 電能質量 | 對監控點諧波含有率、電壓畸變率等進行分析，并以圖表方式進行結果展顯 |
| 8 | 通訊管理 | |||
| 9 | 系統管理 | 系統管理 | 設備管理 | 設備檔案管理、設備類型管理 |
| 變量管理 | 變量管理 | |||
| 用戶管理 | 用戶權限分配等管理 | |||
| 二、擴展功能 | ||||
| 1 | 視頻監控 | |||
| 2 | 高級應用 | 高級應用 | 事故追憶 | |
| 故障錄波 | ||||
| 定值管理 | ||||
| 3 | WEB接口 | C/S、B/S架構并存，支持WEB發布，可在局域網或外網通過WEB瀏覽器查看系統實時數據、監控畫面、歷史數據等。 | ||
| 4 | APP接口 | 提供APP客戶端，可在手機上隨時隨地查看系統實時數據、監控畫面、歷史數據等。 | ||
| 5 | 協議開發 | 特殊非標協議開發 | ||
