電力需求側管理平臺
一、背景
?國家政策的要求
“十二五”規劃、國家發改委等六部委聯合頒布實施的《電力需求側管理辦法》中均明確提出“電力需求側管理是實現節能減排目標的一項重要措施”。
?智能電網建設的要求
智能電網已成為電力行業的發展方向， 發、輸、變、配、用等幾個環節，需求側管理系統作為智能用電的重要組成部分，為輔智能用電相關業務提供數據支撐。
?電力需求側管理技術支持需求
可以提高電力系統的安全穩定與經濟性，同時實現供電公司和用電客戶的雙向互動，提高供電的可靠性及服務水平，增加客戶滿意度。
二、概述
電力需求側管理系統（DSM）是通過對多個電能監控區進行實時監測，獲取各個監控區的電能數據信息。借助管理系統提高電能的節能率，在產品生產條件滿足的前提下，降低各監控區域內的設備功率，為其管理和節約能源提供科學的手段，量化管理本身的節能目標，降低單位產品的能耗，提高綜合經濟效益。
科技不斷發展的今天，對生產者本身也要求與時俱進；為在不斷發展的同時提升自我、企業的節能環保意識；降低能耗確保企業的節能減排的同時也為企業在日常生產運營中降低企業成本。
三、系統組成
典型結構圖

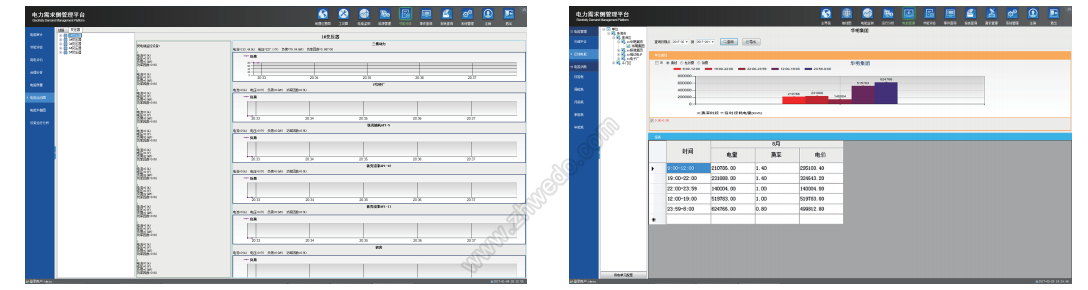

四、系統功能
| 序號 | 模塊 | 子模塊 | 功能項 | 備注 |
| 一、基本功能 | ||||
| 1 | 主界面 | 分布導航圖 | ||
| 2 | 工況圖 | |||
| 3 | 電能監測 | 實時數據 | 實時值 | 實時數據查詢顯示 |
| 實時圖表 | 實時數據運行曲線顯示 | |||
| 當日在線監測 | 當日整點數據曲線報表顯示 | |||
| 歷史數據 | 歷史值 | 歷史數據查詢顯示 | ||
| 歷史圖表 | 歷史數據曲線報表顯示 | |||
| 4 | 運行分析 | 運行分析 | 日?qǐng)?bào) | 日整點數據曲線報表分析 |
| 周報 | 周數據曲線報表分析 | |||
| 月報 | 月數據曲線報表分析 | |||
| 季報 | 季數據曲線報表分析 | |||
| 年報 | 年數據曲線報表分析 | |||
| 對比分析 | 時間對標 | 同一設備不同時間數據對比分析，圖表方式顯示 | ||
| 設備對標 | 同一時間不同設備數據對比分析，圖表方式顯示 | |||
| 5 | 電能管理 | 電能管理 | 尖峰平谷 | 電量、電費尖峰平谷占比趨勢分析，圖表方式顯示 |
| 區域電能 | 重點區域用能情況統計分析 | |||
| 電能消耗 | 日電能消耗 | 圖表方式顯示每天整點電能消耗狀況 | ||
| 周電能消耗 | 圖表方式顯示每周電能消耗狀況 | |||
| 月電能消耗 | 圖表方式顯示每月電能消耗狀況 | |||
| 季電能消耗 | 圖表方式顯示每季電能消耗狀況 | |||
| 年電能消耗 | 圖表方式顯示每年電能消耗狀況 | |||
| 6 | 節能評估 | 監控點 | 對監控點功率因數、實際負荷點額定負荷百分比、用電日負荷率進行評估分析，并以圖表方式進行結果展顯 | |
| 變壓器 | 對變壓器效率、功率損耗、負載系數、電能平衡圖、電能運動圖等進行評估分析，并以圖表方式進行結果展顯 | |||
| 線路 | 對線路損耗、電能平衡圖、電能運動圖等進行評估分析，并以圖表方式進行展顯 | |||
| 電動機 | 對電動機當前運行時間、累計運行時間、維修周期、停止時間、停止次數等進行分析，并以圖表方式進行結果展顯 | |||
| 電能質量 | 對監控點諧波含有率、電壓畸變率等進行分析，并以圖表方式進行結果展顯 | |||
| 7 | 事件查詢 | 事件查詢 | 實時事件 | 實時事件告警、推送、查詢 |
| 歷史事件 | 歷史事件查詢，可按時間、事件類型等方式查詢 | |||
| 8 | 報表查詢 | Excel報表模板，日、月、年報查詢、導出、打印 | ||
| 9 | 通訊管理 | |||
| 10 | 系統管理 | 設備管理 | 設備檔案管理、設備類型管理 | |
| 變量管理 | 變量管理 | |||
| 用戶管理 | 用戶權限分配等管理 | |||
| 參數配置 | 負荷配置、能耗配置、費率配置、費率類型配置、全局單位換算 | |||
| 二、擴展功能 | ||||
| 1 | WEB接口 | C/S、B/S架構并存，支持WEB發布，可在局域網或外網通過WEB瀏覽器查看系統實時數據、監控畫面、歷史數據等。 | ||
| 2 | APP接口 | 提供APP客戶端，可在手機上隨時隨地查看系統實時數據、監控畫面、歷史數據等。 | ||
| 3 | 協議開發 | 特殊非標協議開發 | ||
